这里介绍的是SPACECOM镜头的技术资料。(版权所有归属于SPACECOM公司)
A

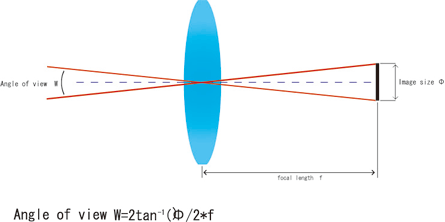

Angle of view |
|
在聚焦到最远的情况下,视角为成像在水平和垂直方向的图像尺寸。W = 2tan-1(Φ/ 2 * f) |
|
非球面透镜 |
在理论上,球面透镜焦点从不放在某一点的光轴上,但通过改进球面透镜的几何现状可以实现球面透镜的聚焦集中在一个点上。 |
|
B
后焦 |
镜头的最长焦距的聚焦点。当焦点到相机成像芯片过短的时候使用。 |
|
C
D
衍射 |
|
光在传播路径中,遇到不透明或透明的障碍物或者小孔(窄缝),绕过障碍物,产生偏离直线传播的现象 |
|
弯曲 |
|
图像的各象素点因为色差远离理想的图像点。 |
|
DC-自动光圈 |
一种自动控制光圈的方式。由摄像机的提供控制信号。 |
|

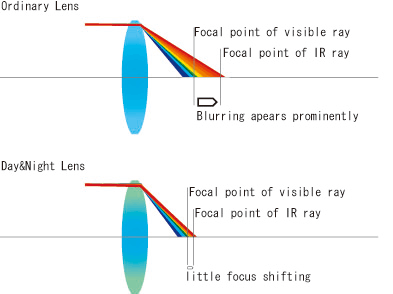

日夜镜头 |
|
可见光线和红外光线聚焦在不相同的位置。所以即使调整可见光的焦点,红外线的聚焦点也会改变。日夜镜头可适应这种变化。 |
|
景深 |
|
镜头聚焦清晰的情况下成像清晰的深度范围。 |
|
E
低色散的玻璃 |
普通的玻璃根据波长会分散它的颜色但是低色散玻璃能抑制色散。 |
|
扩倍镜 |
扩倍镜是一种后方扩倍转换的镜头。它使得主透镜的焦距变长。如2x扩倍镜,焦距变为原有焦距的2倍,同时F值也变为原来的2倍。它意味着亮度成为1 / 4。 |
|
F
F值 |
|
F值代表镜头的光照度,越小的F值镜头的亮度越好。F=f/d |
|
鱼眼镜头 |
镜片的视角是180度。镜头像鱼眼睛所以被称为鱼眼镜头。 |
|
焦点 |
光线进入镜头,光线都聚在某一点光轴。这就是焦点。 |
|
焦距 |
镜头中心到焦点的距离。 |
|
焦点转移 |
把红外光的聚焦点转移到可见光的聚焦点上。虽然因为光线波长的差异,可见光线和红外光线的聚焦点本来不在一个焦点上。 |
|
边距 |
|
从镜头接口凸口边缘到聚焦点的距离 |
|
聚焦 |
镜头一个功能,调节光线到聚焦点。 |
|
G
失真 |
光线在镜内反射或面对传感器的图像跟事实有差异的而出现在显示器上的问题。 |
|
I
红外滤光片 |
红外滤光片用于遮蔽或开放红外光线。 |
|
光圈 |
镜头的光膜,用于调节镜头的亮度。 |
|
调节光圈 |
通过控制光圈的开闭来调节亮度。 |
|

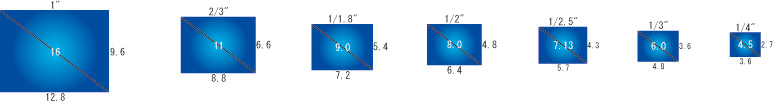

图像尺寸 |
镜头的成像尺寸:1":12.8x9.6mm(16φ)、2/3":8.8x6.6mm(11φ)、1/2":6.4x4.8mm(8φ)、1/3":4.8x3.6mm(6φ) |
|
L

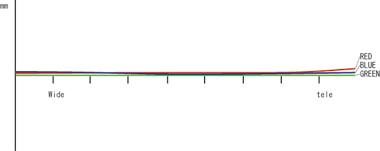

侧向彩色色差 |
|
由光的波长和折射率不同造成侧向彩色色差,使得图像颜色变得模糊起来。 |
|

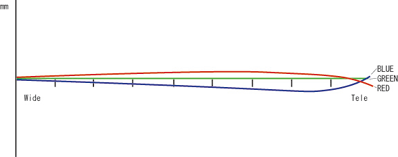

纵向彩色色差 |
|
红外光造成的色差。 |
|
散光 |
|
光的角度偏离中心区域叫散光。 |
|
M
M.O.D. |
可以看到的最小物体的距离。在M.O.D下焦点无法继续调节。 |
|
MTF |
调制传递函数。目前分析镜头的解像力跟反差再现能力使用比较科学的方法 |
|
接口 |
相机或镜头的连接口方式。 |
|
百万像素镜头 |
普通镜头一般可有40万像素效果,百万像素镜头可达100万像素以上效果,这是非常不同的。 |
|
P
Resolution |
Resolution is one of performance of image formation. When imaging test chart, confirming how resolution can the lens.perform |
|
R
分辨率 |
图像的精密度,是指显示器所能显示的像素的多少 |
|
折射率 |
光线进入镜头后,通过镜头后的角度折射指数 |
|
V
变焦镜头 |
变焦镜头可以通过控制镜片来调整镜头的焦距。 |
|
video 自动光圈 |
通过摄像机的视频信号来调节镜头光圈大小的一直方式。 |
|
Z
变倍 |
变倍是能够保持焦点在改变焦距的焦点上。 |
| |
