NC辊式给料机 R系列

装载用空压气缸解放机构的标准型

机种名 材料的有限 冲程数的有限
[spm]
材料最大宽度
[mm]		 材料最大板厚
[mm]
R20 200 3.2 200
R30 300
R40 400
R50 500

为设置,需要两个冲压同步信号和空气配管。

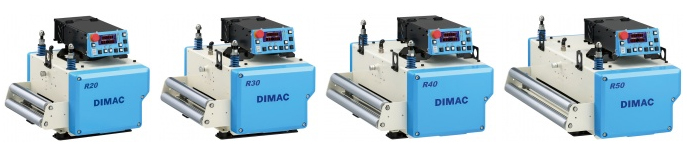

R20 / R30 / R40 / R50

R20 R30 R40 R50
材料的有限 材料最大宽度 200mm 300mm 400mm 500mm
材料最大板厚 3.2mm
冲程数的有限 200spm
送料 方式 ローラ + 伺服马达
送料长度 最大9999.99mm
0.01mm单位的制定
送料速度 自动计算 *1
負荷の目安
宽度 / 板厚		 80/3.2mm
200/2.0mm		 80/3.2mm
200/2.0mm
300/1.6mm		 80/3.2mm
200/2.0mm
400/1.6mm		 80/3.2mm
200/2.0mm
500/1.6mm
加压 方式 弹簧
加压能力
以螺丝调整
放料方式 气缸
使用電源 単相 AC200V±10%, 50/60Hz
产品重量 42kg 49kg 55kg 61kg

*1 与被设定的加工速度送根据角度被计算。
R系列的送料性能表示于下表中。
取决于送料速度和送料角度的, 最大送料长度（mm）。
冲压转动数
[spm]		 最大的送料长度 [mm]
标准型
送料角度
150°		 送料角度
180°		 送料角度
210°
200 28 42 60
160 46 70 98
120 88 131 181
80 207 286 365
60 338 443 548
40 600 757 914
