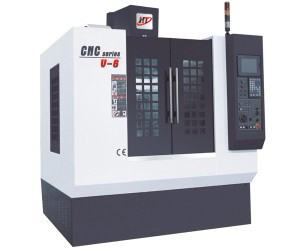

T5、T6、V6是为高效率生产要求所专门设计的数控零件加工中心，其强有力的驱动，重负载结构以及无与伦比的钢性保证了其接触的精度，高生产效率和常年无故障的良好性能。
机械特点：
- 超大型立柱稳固，不变形能高速位移48m/分。
- 超大跨距底座，采6点支撑结构扎实，高速位移，不震动，不变形。
- 三轴高速位移达48m/分，速度快，节省加工时间。
- 低惯性的主轴设计，高稳定性，圆盘式刀库换刀快速准确，换刀时间为1.2秒，除零件加工外，非常适合钻直径较小的孔
- 用高功能AC主轴伺服马达与人性化的对话式介面，便于操作。
| 项目 |
单位 |
V6 |
| 行程及精度 |
| 3轴行程X/Y/Z |
mm |
600×400×450 |
| 定位精度 |
mm |
0.005/300 |
| 重复精度 |
mm |
0.005/300 |
| 主轴 |
| 主轴鼻端至工作台距离 |
mm |
170-620 |
| 主轴马达 |
Kw |
5.5 |
| 三轴马达X/Y/Z |
Kw |
1.5/1.5/3.5 |
| 三轴快速进给X/Y/Z |
M/Min |
48/48/48 |
| 主轴端规格 |
Type |
BT40 |
| 主轴转速 |
R.P.M |
10000R.P.M(12000/15000R.P.M) |
| 工作台 |
| 工作台尺寸 |
mm |
700×420 |
| T型槽（宽mm*槽数*间距mm） |
mm |
18×3×125 |
| 最大荷重(平均分布) |
Kg |
350 |
| 刀库 |
| 自动换刀系统 |
Type |
圆盘式 |
| 刀把数量 |
PCS |
16 |
| 其它 |
| 控制系统 |
|
MITSBISHI/FANUC |
| 机械占地尺寸(长×宽×高) |
mm |
2500×1860×2700 |
| 机械重量 |
Kg |
3700 |
本公司对产品规格，设计特性均不断研究改进，上述规格若有变更，恕不另行通知。
| 标准附件： |
特别配件 |
10000R.P.M主轴
Z轴配置超大型刹车马达
夹臂式14支刀/刀臂式16支刀
全密式护照
防爆工作灯
中央润滑系统
操作指示灯
工具及工具箱 |
水平调整块及调平螺丝
电气箱热交换器
切屑冲洗装置
钢性攻牙
三色警示灯
主轴吹气及切削吹气装置
强力冲水枪及风枪装置 |
12000R.P.M或15000R.P.M主轴
主轴环状出水
油水分离机
海德汉3轴绝对式0.1um光学尺并附吹气装置
第四轴分度盘电脑介面驱动系统加伺服马达
油雾回收系统
主轴中心出水系统
稳压器 | |
