主体结构
- 所有主体件皆采用米汉纳铸铁、高张力铸件材质，吸震力强、耐磨性佳；并经压力消除与时效处理，确保机台能长期保持最佳精度。
- 所有主件皆经3D动态有限元素分析，更可增强高速切削之稳定性。
- 三轴马达座与主件一体铸造并同时加工，可确保各轴组装精度。
| 项目 |
单位 |

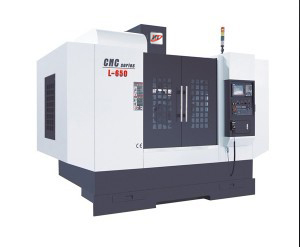

VMC-650L |
| 行程及精度 |
| X轴行程 |
mm |
600 |
| Y轴行程 |
mm |
500 |
| Z轴行程 |
mm |
500 |
| XY轴快速进给 |
mm/min |
20000(36000/48000) |
| Z轴快速进给 |
mm/min |
20000(36000/48000) |
| 定位精度 |
mm |
+0.005/300mm |
| 重复精度 |
mm |
+0.003/300mm |
| 主轴 |
| 主轴鼻端至工作台距离 |
mm |
110-610 |
| 主轴中心至主柱距轴 |
mm |
56 |
| 三轴切削进给 |
mm/min |
1-6000 |
| 三轴马达功率 |
kw |
1 |
| 主轴转速（标准） |
rpm |
50-8000 |
| 主轴转速（特别） |
rpm |
50-12000 |
| 主轴马力 |
HP |
7.5 |
| 主轴端规格 |
|
BT-40 |
| 工作台 |
| 工作台尺寸 |
mm |
800*500 |
| 最大负重 |
kg |
350 |
| T型沟槽数 |
PCS |
3 |
| T型沟尺寸 |
mm |
18 |
| 刀库 |
| 自动换刀系统 |
TYPE |
圆盘式刀库 |
| 刀把数量 |
PCS |
24 |
| 其它 |
| 控制器 |
|
MITSUBISHI:E68/64SM/65SM,FANUC:0i-MC/18i-MB |
| 切削水泵浦 |
HP |
1/2 |
| 电力需求 |
kva |
20 |
| 空压规格 |
kg/cm2 |
6-7bar |
| 机械重量 |
kg |
5000 |
| 标准附件： |
选购配件 |
全密闭式防护罩
电气箱热交换器
皮带式传动
切削冷却单元
切削吹气装置
主轴吹气
刚性攻牙
程序储存
自动润滑系统 |
水平螺栓及垫块
操作及维护手册
DNC电脑传送线
三轴螺杆预拉装置
三轴伸缩护罩
三色警示灯
防爆工作灯
外挂式手轮
工具箱 |
第四轴旋转工作台
自动刀长测量系统
主轴油冷机
排风机 |
自动换刀系统
门笠式刀库/圆盘式刀库
主轴中心出水
ZF两段齿轮箱 | |
|
|
|
