产品描述
LED矿灯是新一代的安全、节能、环保型矿灯，主光源采用先进的功率型LED发光管，光效高、寿命长。该款电路主要由输入滤波、阻塞电路、充电电路、充电指示电路、放电电路等组成，输入电压为DC5～8V，输出电压DC4.2V，输出电流可达到1A，公司生产的二、三极管及稳压IC等元器件可广泛应用到该电路上。

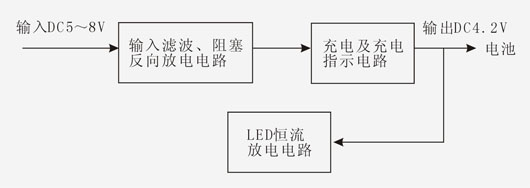

LED矿灯电源控制模块方框图
可使用下列元器件
输入滤波、阻塞电路
|
型号 |
性能描述 |
封装外形 |
| SS14 |
肖特基二极管，40V/1A |
SMA |
充电及充电指示电路
|
型号 |
性能描述 |
封装外形 |
| B772 |
三极管，40V/3A |
TO252 |
| J325 |
场效应管，30V/4A |
TO252 |
| VA7205 |
充电管理IC |
SOP08 |
| 红色LED |
指示用 |
0603 |
| 绿色LED |
指示用 |
0603 |
LED恒流放电电路
|
型号 |
性能描述 |
封装外形 |
| LM358 |
双运算放大器 |
SOP08 |
| ST2302 |
场效应管，20V/3.6A |
SOT23 |
| SD42351 |
恒流IC |
SOT89 |
| 1N4148 |
整流二极管 |
LL34 |
| TL431 |
三端稳压器 |
SOT23 |
| 2N3906 |
PNP三极管，40V/0.2A |
SOT23 | |
