| LED应用领域 |
|
|
|
| LED日光灯驱动电源电路 |
|
产品描述
该款LED日光灯驱动电源电路主要由输入整流电路、功率因数校正电路、开关电路、限压恒流电路等组成，输入电压为85～265VAC，50/60Hz，输出电压DC60～150V，输出电流120mA，公司生产的二、三极管及稳压IC等元器件可广泛应用到该电路上。

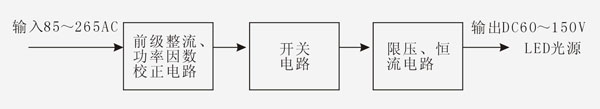

LED日光灯驱动电源方框图
可使用下列元器件
前级整流、功率因数校正电路
|
型号 |
性能描述 |
封装外形 |
| MB6S |
整流桥堆，600V/0.5A |
TO-269AA |
| L6562 |
PFC控制IC |
SOP08 |
| US1M |
超快速二极管，1000V/1A |
SMA |
| 3N60 |
场效应管，600V/3A |
TO252 |
| BZT55C20V |
稳压二极管，20V |
LL34 |
开关电路
|
型号 |
性能描述 |
封装外形 |
| 2N7002 |
场效应管，60V/115mA |
SOT23 |
| 1N4148 |
整流二极管 |
LL34 |
| CR6850 |
PWM控制IC |
SOT23-6 |
| US1J |
超快速二极管，600V/1A |
SMA |
限压、恒流电路
|
型号 |
性能描述 |
封装外形 |
| LM358 |
双运算放大器 |
SOP08 |
| PC817 |
光电耦合器 |
DIP4 | |
|
|
|
|
