手机电池充电器
产品描述
该款手机电池充电器电路主要由整流/开关电路、稳压/过流保护电路、充电电路等组成，其输入电压AC220V，50/60Hz，输出电压DC4.2V，输出电路可达500mA。公司生产的二、三极管及稳压IC等元器件可广泛应用到该电路上。

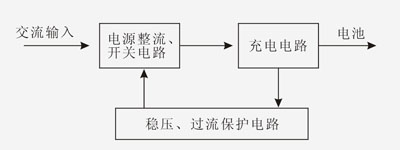

手机电池充电器电路方框图
可使用下列元器件
电源整流、开关电路
|
型号 |
性能描述 |
可选用封装外形 |
| 1N4007 |
1A整流二极管，反向电压1000V |
DO-41/SMA |
| FR107 |
1A反向恢复二极管，反向电压1000V |
DO-41/SMA |
| MJE13001 |
NPN开关三极管 400V/0.2A |
TO92 |
| MJE13003 |
NPN开关三极管 400V/1.5A |
TO126 |
稳压、过流保护电路
|
型号 |
性能描述 |
可选用封装外形 |
| 1N4148 |
高速开关二极管 |
SOD323/DO-34 |
| BZT55C5V6 |
5.6V稳压二极管 |
LL34 |
| 2SC1815 |
NPN高频三极管 |
SOT23/TO92 |
| 2SC945 |
NPN小功率放大三极管 |
SOT23/TO92 |
| MMBT2222 |
NPN开关三极管 |
SOT23/TO92 |
| DTC144ECA |
数字三极管 |
SOT323 |
| PC817 |
光电耦合器 |
DIP04/SOP4 |
| LM358 |
双运放 |
DIP08/SOP8 |
| TL431 |
三端稳压调节器 |
SOT23/TO92 |
| TL432 |
三端稳压调节器 |
SOT23 |
充电电路
|
型号 |
性能描述 |
可选用封装外形 |
| BZT55C7V5 |
7.5V稳压管 |
LL34 |
| SS14 |
1A肖特基二极管 |
SMA |
| SB260 |
肖特基整流二极管 60V/2A |
DO-15/SMB |
| MMBT8550 |
PNP三极管，集电极电流0.5A/0.8A/1A/1.5A |
SOT23 |
| 78L05 |
三端稳压输出 |
SOT89/TO92 | |
|
|
|
|
