产品描述
此产品为直流输出型电源适配器，输入部分可以自动检测100V－260V交流电，有多路输出，输出电流可达500mA，反馈部分使用了TL432/TL431三端稳压电路，所以有输出电压精度高，输出电压纹波小特点。 |
|

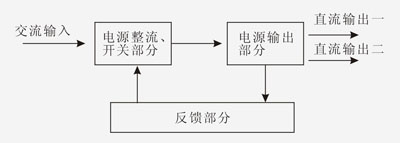

电路方框图
|
|
可使用下列元器件
电源整流、开关部分
|
型号 |
性能描述 |
可选用封装外形 |
| 1N4007 |
1A整流二极管，反向电压1000V |
DO-41/SMA |
| FR107 |
1A反向恢复二极管，反向电压1000V |
DO-41/SMA |
| BAV21W |
200V 200mA开关二极管 |
SOD123 |
| BZT55C30 |
30V稳压二极管，5%精度 |
LL34 |
电源输出部分
|
型号 |
性能描述 |
|
| SR260 |
肖特基整流二极管，2A/460V |
DO-15 |
| BZT55C3V6 |
3.6V稳压二极管，5％精度 |
LL34 |
| BZT55C7V5 |
7.5V稳压二极管，5％精度 |
LL34 |
反馈部分
|
型号 |
性能描述 |
|
| TL432 |
三端稳压调节器 |
SOT23 |
| TL431 |
三端稳压调节器 |
SOT23 |
| PC817 |
光电耦合器 |
DIP04 |
| MMBT3906 |
PNP小功率三极管，集电极电流0.2A |
SOT23 |
| KST8550 |
PNP三极管，集电极电流0.5A/0.8A/1A/1.5A |
SOT23 |
| DTC114EUA |
数字三极管 |
SOT323 |
| DTC144EUA |
数字三极管 |
SOT323 | | |
|
|
|
|
