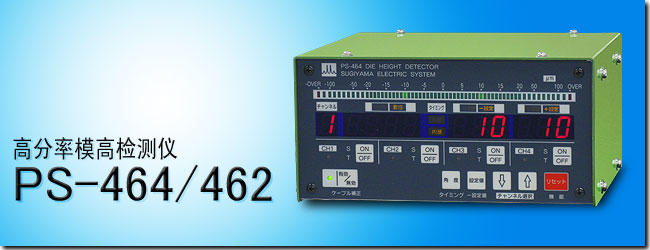

产品概要
模高检测仪PS-464/462在冲压领域用于检测浮片、叠片装置。
在摸具设置的涡流传感器可确计算每次冲压,将下死点位移用微型计算器计算出来。下死点位移超过设定值时,冲床停止。
特长
●提高的灵活度
传感信号处理电路更精密,可确到最高辨分率0.1μm,下死点的微量位移可能检测。 |
●高度可确的位移量显示
位移量可被同时在数字显示管与微米显示器上显示。高精密读数工作状况容易确定。 |
●传感器间距可显示
传感器设置时,传感头与目标物的距离可被显示。甚至间距测量仪不能测量的数值可测量。 |
●传感器电缆数值度自由选择
数值补正功能可以当场调整,每个CH电缆长度可自由设置。 |
●加强的检测定时功能
外部定时从2条输入,内部定时从每个CH自动设定。内部角度定时不用外部凸轮跟外部定时同样可检测。 |
●可进行定时测试
测试外部凸轮在定时状态下、测试一个不正常的有故障性能的传感器之状态。 |
●能检测传感器的断路
传感器未连接、传感器不良、电缆断线等传感器的断路发生时,输出停止信号。 |

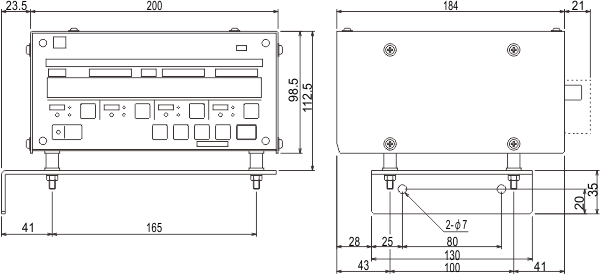

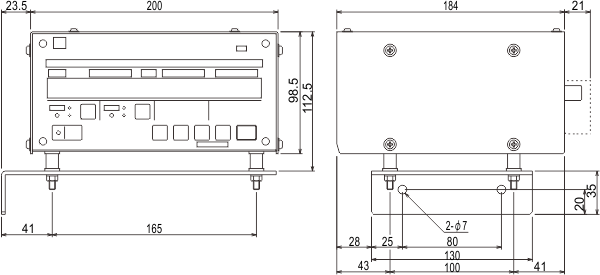

外形尺寸图

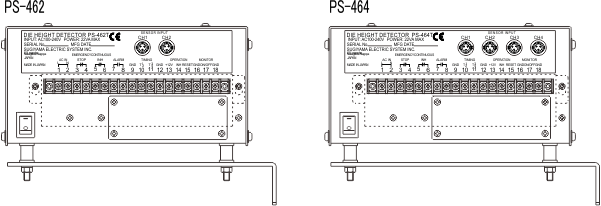

背面图
规格
| 项目 |
规格 |
| 检测 |
检测CH数 |
4(PS-464), 2(PS-462) |
| 分辨率 |
1μm或0.1μm |
| 设定最大值 |
200μm或20.0μm |
传感头与目标物之间距离(下死点距离)
|
0.7至1.5 mm |
| 传感器周围温度 |
0至55℃ |
| 检测定时 |
外部定时、内部定时、内部角度定时、定时器定时 |
| 传感器电缆 |
3m(标准) |
| 最大冲程数 |
4000SPM |
输出
(停止、报警、
连续制止) |
继电器输出 |
250VAC/30VDC 3.0A (最大) |
外部输出
(RESET、 MONITOR ON/OFF、
操作制止输入) |
输入方法 |
与无电压接点或半导体按扭连接
在12VDC内 |
| H电平 |
在9.0V以上、1mA以下 |
| L电平 |
在3.0V以下、8mA以上(最大12mA) |
| 显示、设定 |
微米显示器 |
61光点棒状标形式 |
| 位移 |
符号+3位数 |
| ±设定值 |
3位数 |
| 电源,其它 |
电源电压 |
AC100至240V ±10% 50/60Hz |
| 消费电力 |
22VA (最大) |
| 重量 |
2.8kg(包括安装托架) |
| 本体尺寸(WHD) |
200×98.5×184 mm 但不包括突起部分 |
| 使用周围温度 |
0至55℃ 使用时不急变 |
| 使用周围湿度 |
35至85%RH (不凝结) |
| 附属品 |
・传感头 2个（PS-462） 4个(PS-464）
・传感器电缆 2条（PS-462） 4条(PS-464)
・电源连线(标准:12芯5m)
・使用说明书 |

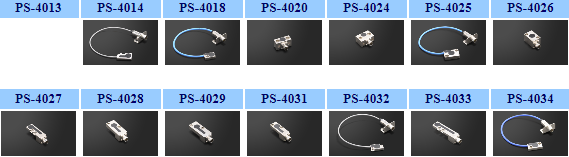

传感头
多种传感头可对应各种样式的模具

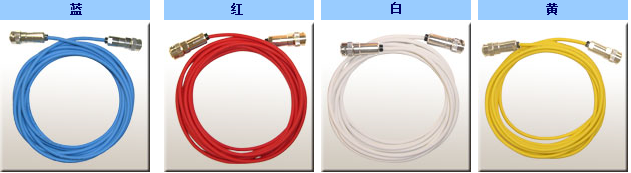

传感器连接线
传感器连接线现有 蓝，红，白，黄4种颜色。
|
