产品描述

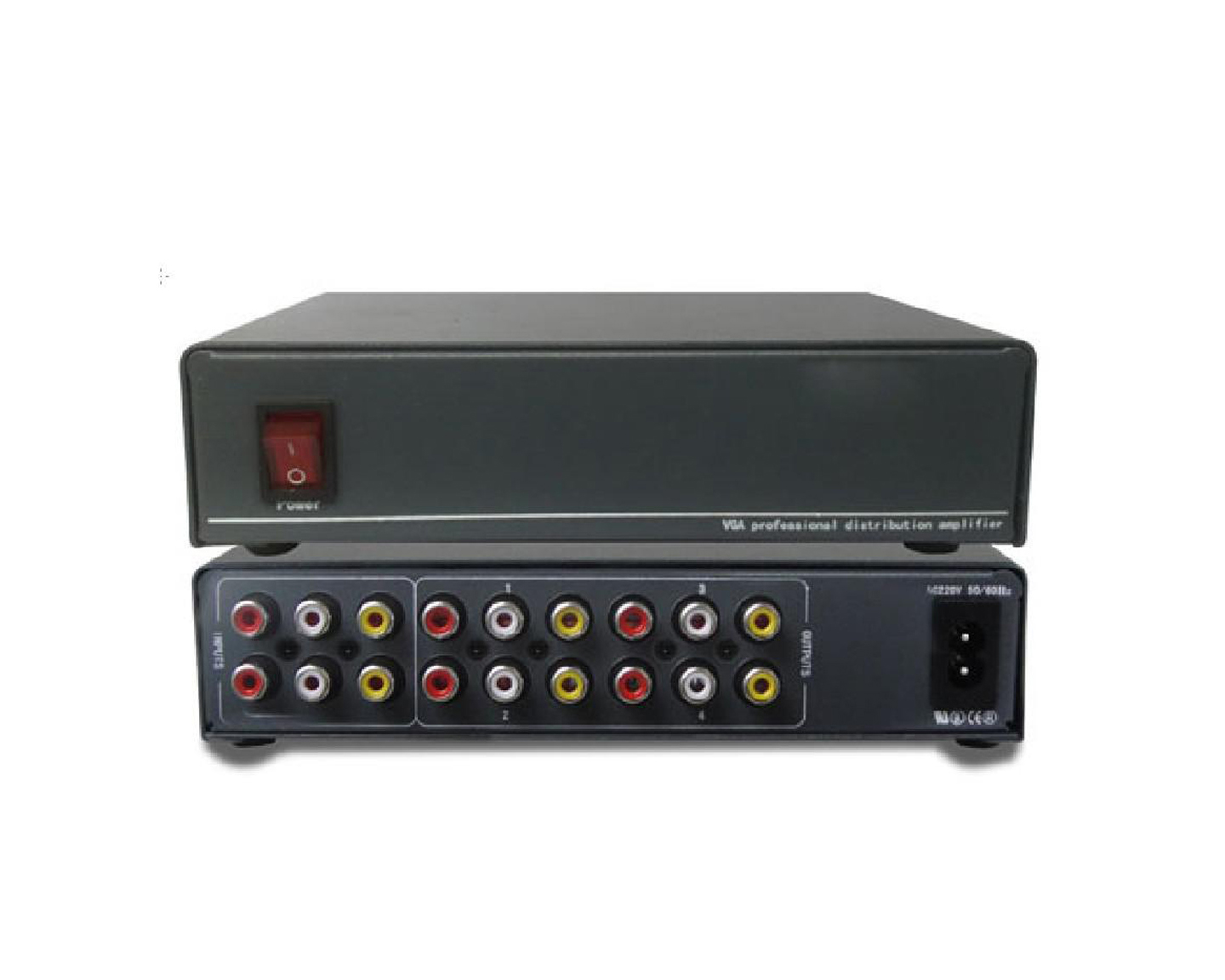

视频分配器把多路完全独立的视频输入信号分配成多组视频输出信号。经分配输出的每一路视频信号的带宽、峰-峰值电压和输出阻抗与本组的视频输入的信号格式相一致。视频分配器由独立隔离补偿三极管对组成的电路向多个75欧姆负载输出信号;它具有彩色黑白兼容和频率响应平坦的特性,视频长线驱动分配器可传输距离110米。

技术参数

视频输入/输出

带宽50Mhz(-3db)满载

　　信号类型复合视频(CVBS)

　　接口BNC（可选RCA）

　　最小电平0.4 VP-P

　　最大电平2.0 VP-P

　　耦合方式直流耦合

　　介入增益0dB

　　-3dB带宽>150M/350M Hz

　　输入输出阻抗75 Ω±1Ω

音频输入/输出

信号类型非平衡立体声

　　接口RCA

　　最小电平0.4 VP-P

　　最大电平6.0 VP-P

　　耦合方式直流耦合

　　介入增益-30db@5MHz

　　直流补偿0dB

同 步

　　3dB带宽>200K Hz

　　输入输出阻抗600Ω±6Ω

规 格

　　电源180VAC ~ 240VAC, 50 Hz, 国际自适应电源

　　功率<5W

　　工作温度0°C～40°C

　　贮存温度-20°C～85°C
