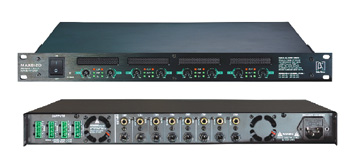

MAX812D CLass-D 功率放大器
MAX812D是一款专门为会议/公共广播系统设计的专业功率放大器，其中，MAX812D为8 通道设计，均可两两桥接输出。桥接后功率高达300W。 MAX812D采用标准19寸机架宽度，1U机箱设计，体积小，重量轻，方便安装。电路方面，采用开关电源+D类功率放大器设计，并内置有源功率因数校正（APFC）电路，适应全球范围电源电压，整机具有极高的能效比，与传统方案设计的功率放大器相比，可大大降低工作能耗，达到节能减排的效果。
特性&优势： | ◇ 标准1U机箱
◇ 开关电源供电，适应全球范围的宽电源电压运行
◇ 具有有源功率因数校正电路（APFC）
◇ 高效率Class D功率放大电路
◇ 每通道同时配置有平衡（6.35 TRS）和非平衡(RCA)输入端子
◇ 每通道分别具有：输入/输出/削波 三个LED指示
◇ 每通道具有独立音量控制
◇ 信号级联开关（同时实现桥接功能）
◇ 高频/射频保护
◇ 输出对地短路保护
◇ 无级变速风冷 |
规格&参数：
| 基本特性: |
| 功放类型 |
D类 |
八通道功率放大器 |
| 输出功率 @1 kHz , THD≤0.5% ） |
立体声（每通道）: |
120W×8（8Ω），160W×8（4Ω） |
| 桥接道: |
320W×8（8Ω） |
| 负载阻抗 |
立体声（每通道）: |
≥4Ω |
| 桥接: |
≥8Ω |
| 输入接口 |
|
6.35mm TRS+RCA |
| 输出接口 |
|
4位欧式端子台/2通道 |
| 电声指标 |
| 频率响应 |
|
20Hz~20kHz(±2dB) |
| 总谐波失真 |
|
≤0.5%@10%额定功率,1kHz |
| 互调失真 |
|
≤0.5%@60Hz/7kHz,10%额定功率 |
| 相移特性 |
|
— |
| 阻尼系数 |
|
≥100@8Ω/100Hz |
| 串音衰减 |
|
— |
| 信噪比 |
|
≥100dB(A) |
| 整机增益特性 |
|
— |
| 通道增益差异 |
|
≤0.25dB |
| 最小源电动势 |
|
1V |
| 过载源电动势 |
|
— |
| 转换速率 |
|
≥35V/μs |
| 输入阻抗 |
|
20kΩ（非平衡输入），10kΩ（平衡输入） |
| 控制保护 |
| 前板控制说明 |
|
交流电源开关、通道1和通道8电平控制旋钮 |
| 后板控制说明 |
|
多通道模式，级联（桥接）模式选择 |
| 前板指示说明 |
|
信号输入指示，信号输出指示，削波指示 |
| 功放保护类型 |
|
短路、过载、过热等 |
| 冷却方式 |
|
四风扇、无级变速、气流由前向后冷却 |
| 电源 |
| 电源电压 |
|
AC 110V~230V ， 50/60Hz |
| 整机功耗 |
|
1520W |
| 静态电源消耗 |
|
<45W |
| 环境要求 |
| 环境温度 |
|
工作温度 -10℃~40℃ 储运温度 -25℃~80℃ |
| 环境湿度 |
|
≤93% |
| 尺寸、重量 |
| 净重 |
|
11kg |
| 毛重 |
|
12kg |
| 机身尺寸(W×D×H) |
|
482×453×44.5mm |
| 包装尺寸(W×D×H) |
|
— | |
|
|
|
|
