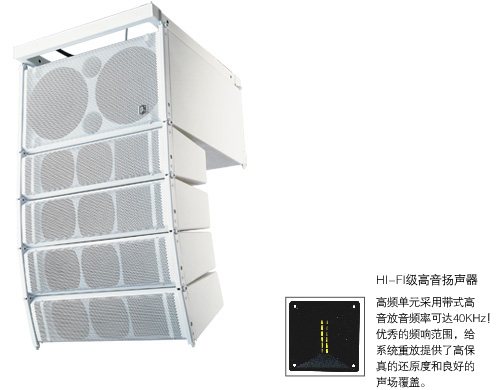

R4/R8 紧凑型有源线性阵列扬声器系统
R4/ R8主要针对超大型豪华厅影院、五星级大型会议室、多功能厅、教堂、礼堂等使用。本产品1组共包括1只有源超低音音箱，4只全频音箱，可以多组使用。
产品特点：
>> 紧凑小巧适用于多种环境
>> 高频采用带式高音放音频率可达40kHz
>> 中低频单元为了保证音质，采用特殊的薄型发泡橡胶折环加喷涂纸盆的振动系统，有效的降低了失真。
>> 吊挂考虑不同环境垂直角度可以最小1°调整，并可多组吊挂
>> 600W DSP有源功放
>>RS232 接口对系统提供全面控制 |  | 软件
将机器通过RS232连接线直接联至PC机RS232串口，
若PC机没有RS232接口，
但有USB接口，可用USB的连接线进行连接。 |
功放模块技术规格：
| 基本特性: |
| 音箱类型 |
|
三分频有源mini线阵 |
| 驱动单元 |
高频 |
HF:1×带式驱动单元 |
| 中低频 |
R4：MF/LF:2×4"低频驱动单元 |
| 低频 |
R8：LF:2×8"低频单元 |
| 分频 |
分频方式 |
内置分频网络 |
| 分频点 |
— |
| 推荐分频点 |
— |
| 连接 |
输入 |
R4（2×NL4）；R8（卡侬母输入） |
| 输出 |
信号并接卡侬公输出 |
| 接线 |
脚1：接地；脚2：信号+； 脚3：信号- |
| 箱体 |
箱体类型 |
梯形箱 |
| 箱体材质 |
15mm 11层桦木层压板 |
| 表面处理 |
箱体 |
— |
| 面网 |
— |
| 电声指标 |
| 频率响应 |
±3dB |
50Hz~40kHz |
| -10dB |
— |
| 音箱功率 |
|
600W |
| 指向性(H×V) |
水平覆盖角 |
120° |
| 垂直覆盖角 |
30°~90°（根据线阵辐射角度调整及配置数量） |
| 最大声压级 |
|
121dB |
| 功放类型 |
|
— |
| 输入阻抗 |
|
20kΩ平衡输入，10kΩ非平衡输入 |
| 总谐波失真THD+N |
|
<0.1%@+0 dBV |
| 输入源电动势 |
|
1 V, 1.4 V peak |
| 输入过载源电动势 |
|
10 V , 14 V peak |
| 控制保护 |
| 功放保护类型 |
|
过载保护，短路保护，温度保护 |
| 冷却方式 |
|
无级调速风扇（视温度情况同步加速风扇） |
| 电源 |
| 电源线 |
|
PowerCon、国标三扁插 |
| 电压选择 |
|
— |
| 安全电压范围 |
|
AC 230V@T6.3A,50/60Hz |
| 电源消耗功率（静态） |
|
— |
| 电源消耗功率（动态） |
|
— |
| 环境要求 |
| 环境温度 |
|
工作温度 -10℃~40℃ 储运温度 -25℃~80℃ |
| 环境湿度 |
|
≤90% |
| 安装运输 |
| 安装/吊挂 |
吊挂部件 |
R4/R8吊架 |
| 吊点设置 |
— |
| 支架孔 |
— |
| 搬运 |
|
— |
| 附件： |
标配件 |
配套组件 |
| 选配件 |
R4/R8吊架 |
| 音箱尺寸(W×H×D) |
|
492×900×608mm |
| 包装尺寸(W×H×D) |
|
— |
| 净重 |
|
45kg |
| 总重 |
|
50kg |

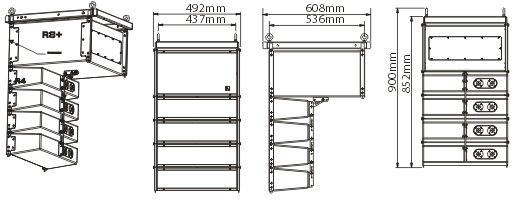

外观尺寸与安装尺寸图:
 |
|
|
|
|
