R6/R12 有源线性阵列扬声器系统
R6/12主要针对超大型豪华厅影院；五星级大型会议室、多功能厅、教堂、礼堂等使用。本产品1组共包括1只有源超低音音箱，4只全频音箱，可以多组使用。 本产品利用线形阵列的技术设计而成。体积小巧，使用方便，内置1600W的功率放大器和DSP音频处理器，只需外接音源就可以使用，可通过RS232接口和电脑连接，对每组产品进行频率响应、分频点、分频斜率、延时、增益、压限保护等全方位控制。
特性&优势：
◇紧凑小巧适用于多种环境
◇高频采用带式高音放音频率可达40kHz
◇中低音单元采用特殊的薄型发泡橡胶折环加喷涂 纸盆有效降低失真
◇吊挂考虑不同环境垂直角度可以最小1°调整，并可多组吊挂
◇ 1600W DSP有源功放
◇ RS232 接口对系统提供全面控制

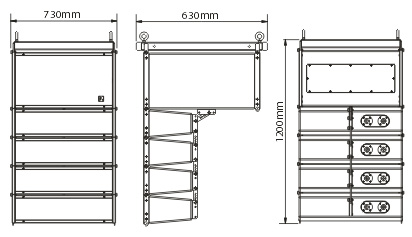

| 产品尺寸图：
规格&参数：
| 基本特性: |
| 音箱类型 |
|
四分频有源紧凑线阵 |
| 驱动单元 |
高频 |
（R6） HF:1×带式驱动单元 |
| 中频 |
（R6） MF：1×6.5"中频驱动单元 |
| 低频 |
（R6）LF：2×6.5"驱动单元
（R12）LF：2×12"低频单元 |
| 分频 |
分频方式 |
内置分频网络 |
| 分频点 |
— |
| 推荐分频点 |
— |
| 连接 |
输入 |
R6（2×NL4）；R12（卡侬母输入） |
| 输出 |
信号并接卡侬公输出 |
| 接线 |
脚1：接地；脚2：信号+； 脚3：信号- |
| 箱体 |
箱体类型 |
梯形箱 |
| 箱体材质 |
15mm 11层桦木层压板 |
| 表面处理 |
箱体 |
— |
| 面网 |
— |
| 电声指标 |
| 频率响应 |
±3dB |
45Hz~20kHz |
| -10dB |
— |
| 音箱功率 |
|
1460W |
| 指向性(H×V) |
水平覆盖角 |
90° |
| 垂直覆盖角 |
10°~90°（根据线阵辐射角度调整及配置数量） |
| 最大声压级 |
|
130dB |
| 功放类型 |
|
— |
| 输入阻抗 |
|
20kΩ平衡输入，10kΩ非平衡输入 |
| 总谐波失真THD+N |
|
<0.1%@+0 dBV |
| 输入源电动势 |
|
1 V, 1.4 V peak |
| 输入过载源电动势 |
|
10 V , 14 V peak |
| 控制保护 |
| 功放保护类型 |
|
过载保护，短路保护，温度保护 |
| 冷却方式 |
|
无级调速风扇（视温度情况同步加速风扇） |
| 电源 |
| 电源线 |
|
PowerCon、国标三扁插 |
| 电压选择 |
|
— |
| 安全电压范围 |
|
AC 230V@T6.3A,50/60Hz |
| 电源消耗功率（静态） |
|
38W |
| 电源消耗功率（动态） |
|
500W |
| 环境要求 |
| 环境温度 |
|
工作温度 -10℃~40℃ 储运温度 -25℃~80℃ |
| 环境湿度 |
|
≤90% |
| 安装运输 |
| 安装/吊挂 |
吊挂部件 |
R6/R12吊架 |
| 吊点设置 |
— |
| 支架孔 |
— |
| 搬运 |
|
— |
| 附件： |
标配件 |
配套组件 |
| 选配件 |
R6/R12吊架 |
| 音箱尺寸(W×H×D) |
|
R6: 736×210×419mm
R12a: 736×542×667mm |
| 包装尺寸(W×H×D) |
|
R6: 876×310×505mm
R12a: 876×656×815mm |
| 净重 |
|
122.5kg |
| 总重 |
|
141kg | |
|
|
|
|
