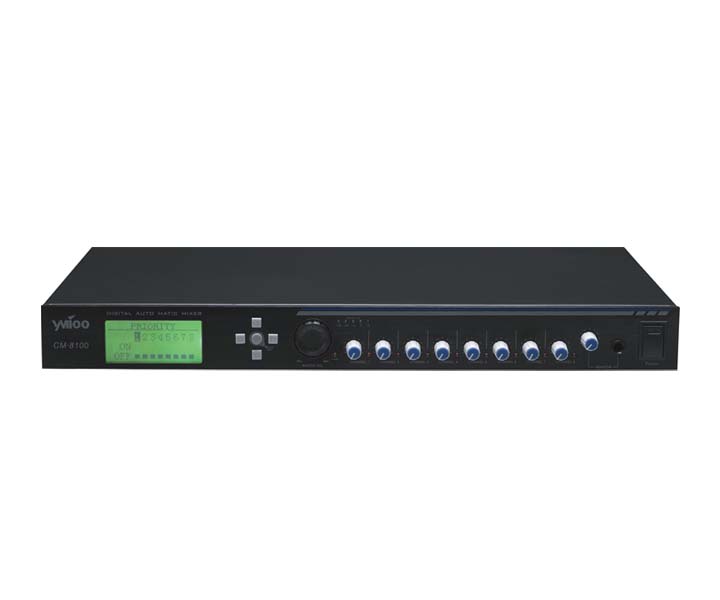

CM8100(带视频跟踪)八路智能混音器

产品说明

       CM8100智能混音器在多方面都具有突出的创新,各灵活机动的应用方式将完全取代传统模拟方式,进行的会议应用模式将一直带领智能时代。话筒的控制、噪声和反馈都处于DSP微处理器控制之下,增加清晰度和音频质量,支持会议视频跟踪功能,单机和单台会议摄像机配套使用;先进而又简明直观的本机操控方式,无需外置计算机控制界面的烦恼,适合于各种工程使用!

产品特性

  • 世界上真正第一款数字式的智能混音器,在多方面有突出的创新功能设计,各种灵活机动的应用方式将完全取代传统模拟方式,开创一个全新的智能视频会议新时代;
  • 由高速DSP微处理器控制,集混音器,视像跟踪解码器,视频矩阵等融为于一体的新一代智能自动混音器。它可使用低阻抗动圈话筒和电容话筒及无线话筒,或其它线路电平信号源。纯数字式控制技术,功能强大,LCD液晶屏显示操作界面,简洁的功能菜单,操作方便直观;
  • 采用高速DSP数控技术,无需手动调节,消除传统混音器丢字的老问题。由于采用了新的线路设计,音频完全没有信号损失,声音干净,清晰;
  • 本机内置了视频矩阵4选1的线路,方便多台CM8100扩展使用。支持视像自动跟踪功能,无需外接解码器,直接与摄像头连接使用。兼容多种摄像头控制协议,(包括VISCA,PELCO-P, PELCO-D、SAMSUNG控制协议)摄像头响应时间有10种模式可调,方便适用不同的场所;
  • CM8100每路配备幻象电源,可单独选取,方便连接各种话筒使用;
  • CM8100每一路可以独立低频衰减。每路配备高效低频衰减电路(130Hz),可单独选取。同时可以单独设置8路话筒的某一路参与会议讨论模式,实现混音的讨论模式;
  • 有效抑制低频喷音的冲击杂音出现。8信道平行式音频MIC/LIN输入,NOMA电路实现自动增益调整。有效抑制声音啸叫;
  • 可支持RS-232外部控制功能,用于扩展混音器的应用能力,如果选配本公司的无线控制盒,可直接控制噪声门的开启和关闭,或可接中控系统进行控制。特别适用于公、检、法等系统;
  • 摄像头可以独立设置是否锁定;
  • 支持最多16台扩展使用。每一台的独立ID设置都在LCD控制面板里面,简单而且明了。

技术参数

输入阻抗

MIC 4300Ω LINE 28KΩ

输出阻抗(平行)

MIC 15KΩ LINE 220Ω

输出阻抗(非平行)

AUX 2.2 KΩ

前级输出阻抗

2.2KΩ

最大输入电平(平衡)

MIC 12dBV LINE 16dBV

标准输入电平

MIC 45dBV LINE 0dBV

标准输出电平平衡

MIC 45dBV LINE 0dBV

前级输出电平

-4.4dBV

最大增益

62dB

频率响应

20Hz-20KHz

固有噪音

-80dBV

THD+N

<0.5

信噪比

78dB

幻象供电

+48V

控制输出电压

AC220V, Output power adapter AC 15V

消耗功率

25W

尺寸

434 x 235 x 43 (mm)

重量

3.2KG

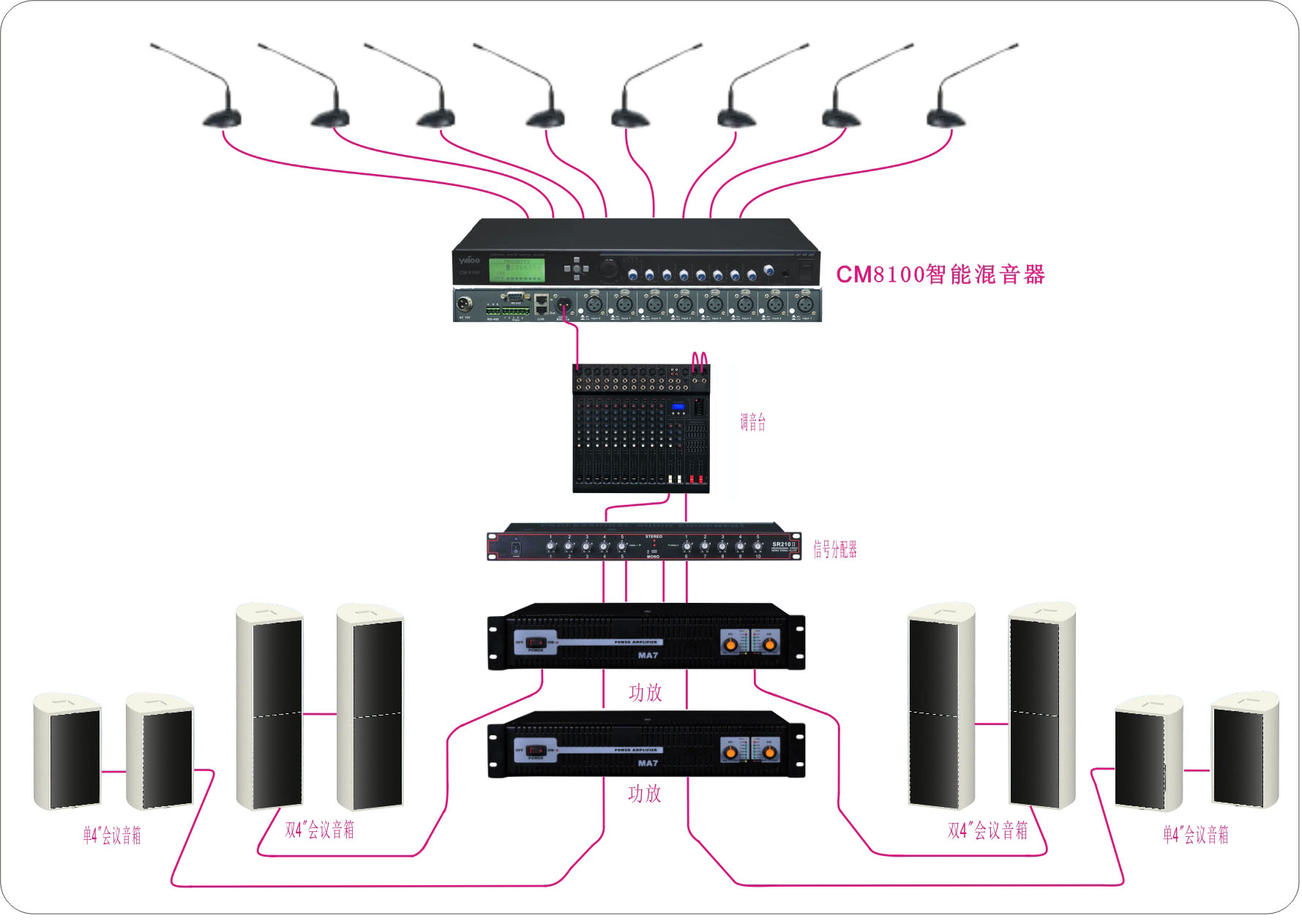

产品应用A方案

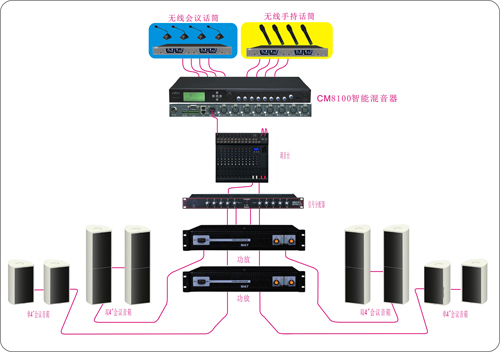

产品应用B方案

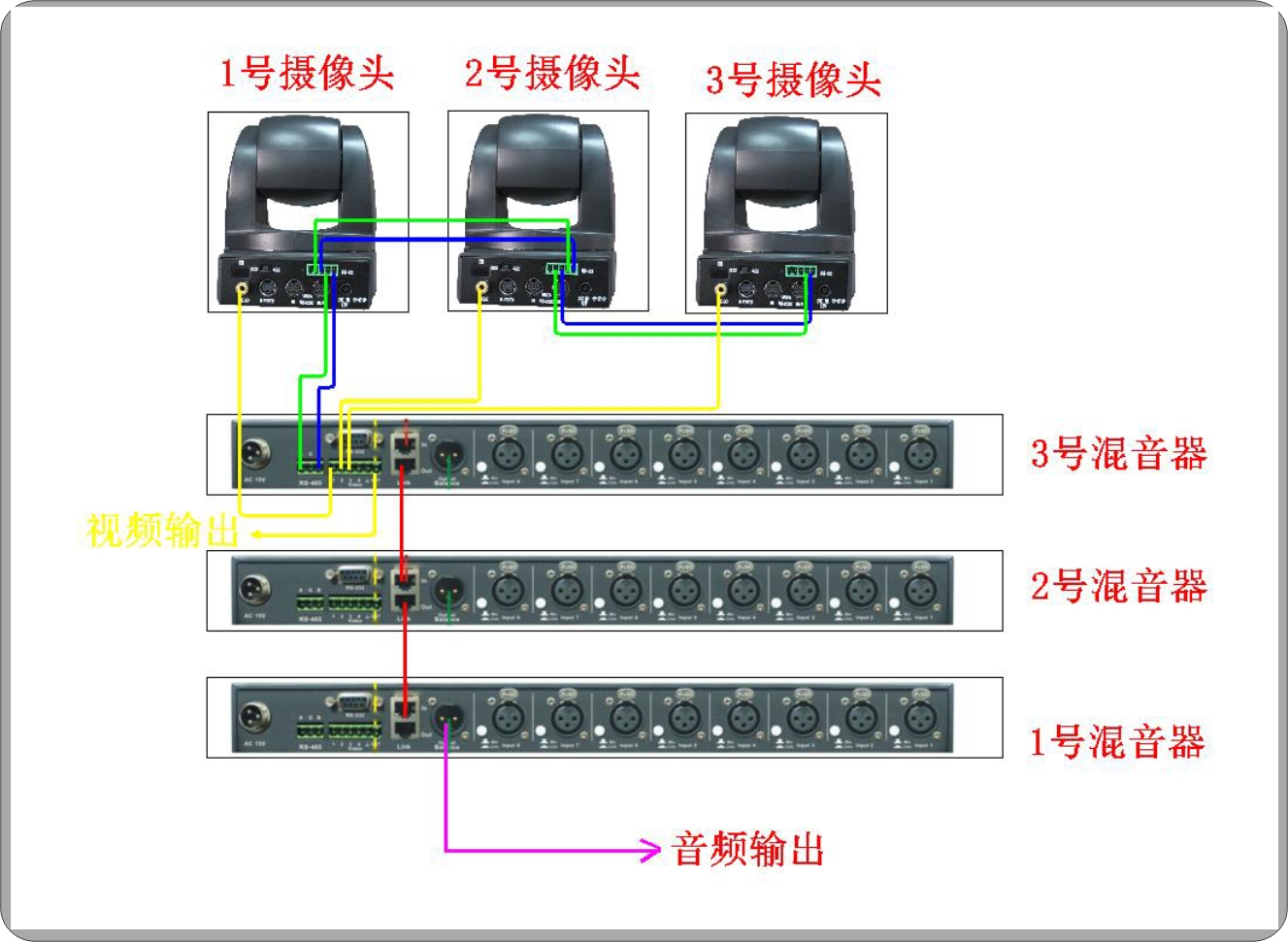

CM8100混音器与YM-V1013摄像头摄像跟踪连接示例图
