功能特点
直接连接会议主机的摄像跟踪端口或级联上一台摄像跟踪主机。
支持6路视频信号输入，3路RCA、BNC、VGA视频信号输出，并且支持VGA平滑切换。
支持两路4位网络接口，可连接摄像机RS485信号及连接摄像头的控制键盘，直接控制摄像头。
带有VIDEO转VGA的升频器，可以设置三种分辨率800x600，1024x768，1280x1024。
带有6进1出视频信号切换器，可以编程设置6个摄像头对应的id范围，自动进行信号切换。
带有16x02 LCD显示屏，可以显示当前的各种状态、设置参数等信息。
可以通过前面板的按键来设置每个摄像头的控制ID范围。
支持编码器选择当前所接的摄像头所属厂家，主要用于编码，最多可以有64种厂家可以选择。
具有两路RS232接口，可以用于连接电脑控制主机，其中一路还具有级连功能，也可以用来下载本机的代码，波特率可以选择1100BPS，2400BPS，9600BPS。
技术参数
|

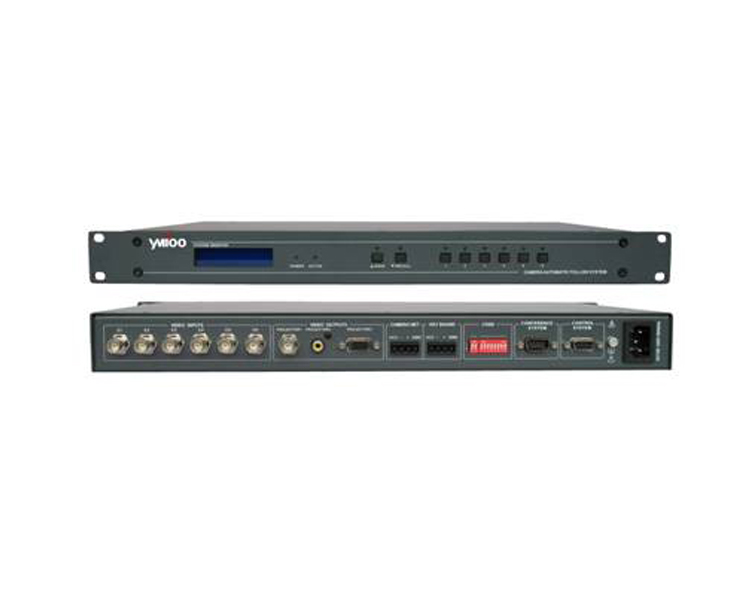

YM－C100视频跟踪主机 |
|
增益 |
0 dB |
|
|
带宽 |
150MHz (-3dB),满载
0 -10MHz:≤+/- 0.1dB
0 -30MHz:≤+/- 0.5dB |
|
|
多通道对一通道串扰和 |
-50dB @ 5 MHz, -45dB @ 10 MHz |
|
|
微分相位I/0S |
<1.28度，3.58MHz |
|
|
微分相位误差 |
0.1%, 3.58-4.43MHz |
|
|
微分增益误差 |
0.1度, 3.58-4.43MHz |
|
|
最大传输延时 |
5nS(±1nS) |
|
|
切换速度 |
100 ns(最长时间) |
|
|
信号类型 |
复合视频信号 |
|
|
接口 |
6路BNC 母接口 |
|
|
最小/最大电平 |
模拟信号: 0.5V ～ 2.0V p-p |
|
|
阻抗 |
75 Ω |
|
|
回波损耗 |
-30dB@5MHz |
|
|
同步锁相 |
0.3V-0.4Vp-p |
|
|
最大直流偏置误差 |
15mV |
|
|
视频输出 |
|
|
接口 |
1路BNC母接口； 1路RCA 母接口 |
|
|
最小/最大电平 |
模拟信号: 0.5V ～ 2.0V p-p |
|
|
阻抗 |
75 Ω |
|
|
回波损耗 |
-30dB@5MHz |
|
|
直流偏置 |
最大±5mV |
|
|
转换类型 |
垂直间隔 |
|
|
接口 |
15-pin HD 母接口 |
|
|
最小/最大电平 |
2.0V p-p |
|
|
阻抗 |
75 Ω |
|
|
回波损耗 |
<-40dB@5MHz |
|
|
直流偏置 |
最大±5mV |
|
|
同步信号 |
|
|
输入/输出类型 |
NTSC 3.58，NTSC4.43，PAL，SECAM |
|
|
控制种类 |
|
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
|
波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
|
规格 |
|
|
电源 |
100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源 |
|
|
温度 |
储存、使用温度: -20°～ +70°C |
|
|
湿度 |
储存、使用湿度:10% ～ 90% |
|
|
机箱尺寸 |
485(L)X245(W)X45mm(H) |
|
|
产品重量 |
约1.5kg |
| |
